Strobes à LED
Avec les modifications de mon tableau de bord, les consommations électriques ont augmenté. J'ai donc cherché à les minimiser.
Etant donné que les strobes standards sont très gourmands en ampères, j'ai cherché du côté des strobes à LED.

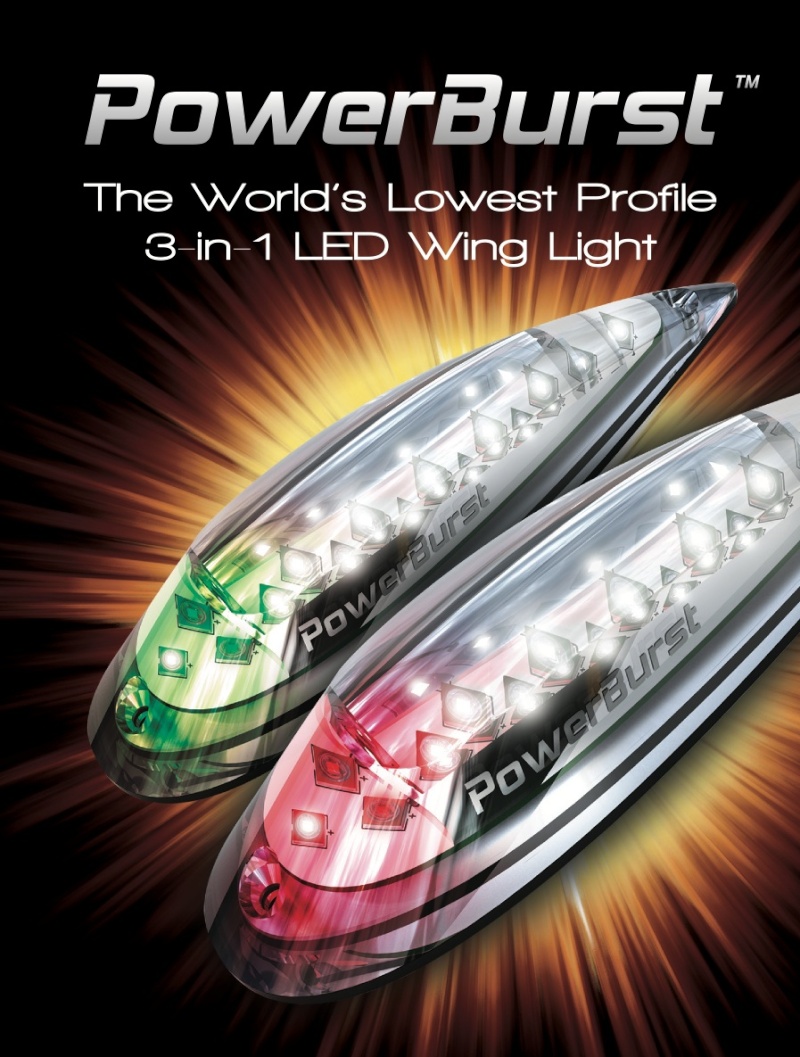

Toutefois, la plupart sont encore chers, et c'est chez Aveo Engineering que j'ai trouvé un combiné Strobes-Feux de nav à un tarif très intéressant: $396 chez Aircraft Spruce.
J'ai profité du dollar très faible en ce moment et d'un petit passage aux Etats-Unis pour...
Cela me permet aussi d'enlever la lourde centrale de strobes, et c'est toujours cela de gagner.

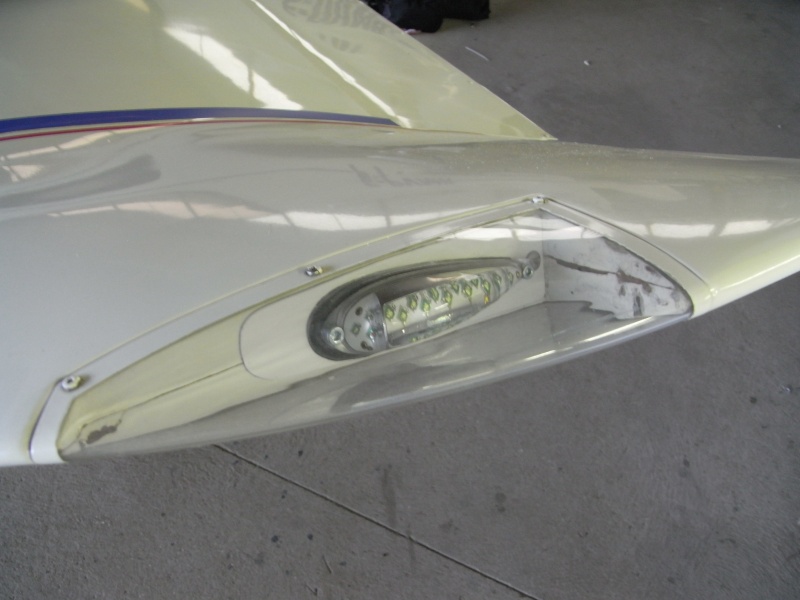

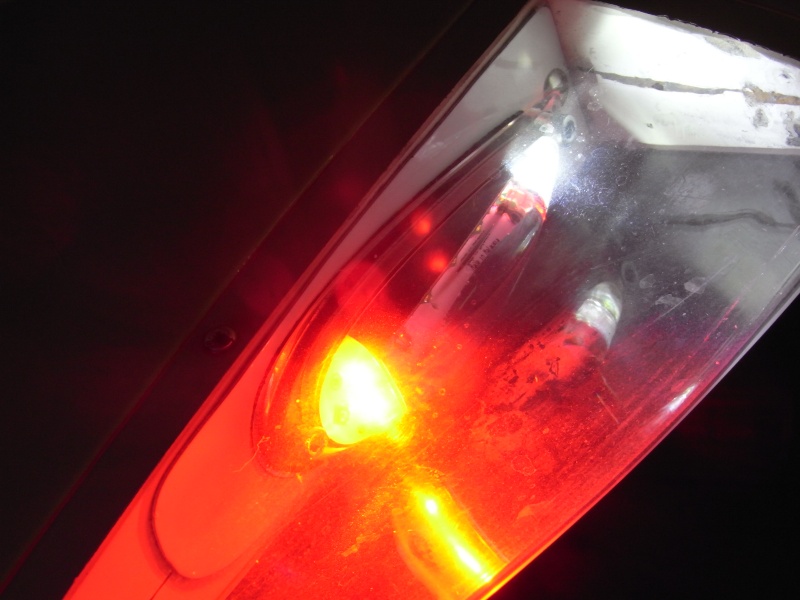

Et voilà le résultat:
Il faut que je termine avec un petit coup de peinture pour masquer le plan de joint disgracieux.
Dommage, le feux de nav blanc ne sert à rien :-(
Etant donné que les strobes standards sont très gourmands en ampères, j'ai cherché du côté des strobes à LED.
Toutefois, la plupart sont encore chers, et c'est chez Aveo Engineering que j'ai trouvé un combiné Strobes-Feux de nav à un tarif très intéressant: $396 chez Aircraft Spruce.
J'ai profité du dollar très faible en ce moment et d'un petit passage aux Etats-Unis pour...
Cela me permet aussi d'enlever la lourde centrale de strobes, et c'est toujours cela de gagner.
Et voilà le résultat:
Il faut que je termine avec un petit coup de peinture pour masquer le plan de joint disgracieux.
Dommage, le feux de nav blanc ne sert à rien :-(
Intéressant…
Ton installation antérieure était un modèle Dyn'aéro ?
Si oui, aurais-tu relevé (ou saurais tu reproduire !) le schéma électrique ancien pour apprécier la complexité du câblage à refaire - et ce qui peut être réutilisé ?
As-tu pesé la boite à éclats déposée?
Jean-Pierre
Si oui, aurais-tu relevé (ou saurais tu reproduire !) le schéma électrique ancien pour apprécier la complexité du câblage à refaire - et ce qui peut être réutilisé ?
As-tu pesé la boite à éclats déposée?
Jean-Pierre
Jean-Pierre- Nombre de messages : 20
Localisation : Hts de Seine/LFEJ-36
Constr./proprio. : Constr./proprio
Date d'inscription : 19/01/2009
Re: Strobes à LED
Oui, j'avais l'installation d'origine Dyn'Aéro.Jean-Pierre a écrit:Ton installation antérieure était un modèle Dyn'aéro ?
Si oui, aurais-tu relevé (ou saurais tu reproduire !) le schéma électrique ancien pour apprécier la complexité du câblage à refaire - et ce qui peut être réutilisé ?
As-tu pesé la boite à éclats déposée?
Jean-Pierre
La centrale pesait 855 gr, et chaque feu à éclats 35 gr, et j'ai enlevé au moins 100 gr de câblage. Soit un total d'environ 1 kg.
Pour comparaison, les nouveaux strombes pèsent 60 gr au total plus 40 gr de fils électrique, soit un total de 100 gr...
Pour simplifier la modification, j'ai couplé le branchement des feux à éclats avec les feux de nav. J'ai donc utilisé les câblages présents dans les ailes, et le câblage venant du breaker et de l'interrupteur.
Je n'ai pas branché la synchro des strobes (SYNC) qui me paraissait inutile.
J'ai donc deux fils: Le + connecté sur le +VCCP et le +VCCS, et le - sur le GND:
C'est donc simplisme à faire, et surtout rapide. A part les platines que j'ai refaites pour boucher les trous en bouts d'aile, l'installation m'a pris moins d'une heure, en comptant la dépose.
Re: Strobes à LED
Prochain passage chez Aircraft Spruce, vers l'été 2012...rolair a écrit:c'est ce que je souhaiterai monter. Est ce que tu retournes un jour chez Spruce ?
Re: Strobes à LED
Merci !
Je vais regarder mon faisceau de près, mais je suis persuadé que c'est une bonne solution: conso électrique, poids…
Tiens, j'en profite pour un appel au peuple avant que Dyn'aéro ne rouvre: quelqu'un a-t-il un plexi de carénage de feu de saumon en trop ? (à acheter, bien sûr)
Jean-Pierre
Je vais regarder mon faisceau de près, mais je suis persuadé que c'est une bonne solution: conso électrique, poids…
Tiens, j'en profite pour un appel au peuple avant que Dyn'aéro ne rouvre: quelqu'un a-t-il un plexi de carénage de feu de saumon en trop ? (à acheter, bien sûr)
Jean-Pierre
Jean-Pierre- Nombre de messages : 20
Localisation : Hts de Seine/LFEJ-36
Constr./proprio. : Constr./proprio
Date d'inscription : 19/01/2009
Où trouver des composants LED de puissance ?
La question est dans le titre.
Quelqu'un a-t-il une idée d'où je pourrais trouver ce type de composants électroniques LED de couleur Blanche, Rouge et Verte, et si possible clignotantes ?
Mon but étant de remplacer les feux de position, les flash et le phare d'atterrissage à LED que j'ai acheté très cher et qui sont déjà hors d'usage après moins de 2 ans.
Je préfère fabriquer ces équipements moi-même afin d'obtenir quelque chose de robuste, vraiment efficace et réparable; et ce, tout en renouant durant mes longues soirées d'hiver avec le hobby de ma jeunesse.
Merci,
Bons vols,
Luciano
Quelqu'un a-t-il une idée d'où je pourrais trouver ce type de composants électroniques LED de couleur Blanche, Rouge et Verte, et si possible clignotantes ?
Mon but étant de remplacer les feux de position, les flash et le phare d'atterrissage à LED que j'ai acheté très cher et qui sont déjà hors d'usage après moins de 2 ans.
Je préfère fabriquer ces équipements moi-même afin d'obtenir quelque chose de robuste, vraiment efficace et réparable; et ce, tout en renouant durant mes longues soirées d'hiver avec le hobby de ma jeunesse.
Merci,
Bons vols,
Luciano
Luciano Jannone- Nombre de messages : 658
Localisation : Bruxelles et Gap
Constr./proprio. : Propriétaire de Bohfino2, un superbe MCR01-UL 100cv (sn: 394) acheté neuf en juin 2009 et qui compte à ce jour plus de 1.100 heures de vol
Date d'inscription : 02/10/2008
Re: Strobes à LED
Si tu t'y connais en électronique, tu peux surement trouver ton bonheur chez selectronique.
xaxa- Nombre de messages : 173
Localisation : Rambouillet
Constr./proprio. : constructeur d'un kit
Date d'inscription : 24/03/2008
Re: Strobes à LED
LED hautes puissances 9W:
http://www.selectronic.fr/c/composants-relais-commutateurs/optoelectronique-signalisation/leds/super-leds/star-leds-9w.html
LED hautes puissances 5W:
http://www.selectronic.fr/c/composants-relais-commutateurs/optoelectronique-signalisation/leds/super-leds/star-leds-5w.html
Autres LED hautes puissances:
http://fr.farnell.com/led-haute-luminosite-haute-puissance-multicolores
http://www.electron.com/20val12hw6c.html
LED clignotantes:
http://www.selectronic.fr/c/composants-relais-commutateurs/optoelectronique-signalisation/leds/leds-clignotantes-multicolores.html
http://www.selectronic.fr/c/composants-relais-commutateurs/optoelectronique-signalisation/leds/super-leds/star-leds-9w.html
LED hautes puissances 5W:
http://www.selectronic.fr/c/composants-relais-commutateurs/optoelectronique-signalisation/leds/super-leds/star-leds-5w.html
Autres LED hautes puissances:
http://fr.farnell.com/led-haute-luminosite-haute-puissance-multicolores
http://www.electron.com/20val12hw6c.html
LED clignotantes:
http://www.selectronic.fr/c/composants-relais-commutateurs/optoelectronique-signalisation/leds/leds-clignotantes-multicolores.html
Re: Strobes à LED
Pour le phare, ceci est très interessant : http://fr.dealextreme.com/p/t6-3-led-lamp-cap-9-22v-100483
faut juste faire le boitier... et on peut pour cela éventuellement utiliser la partie avant une lampe de poche : http://s.dealextreme.com/search/cree%20xm-l%203.html?page=2
faut juste faire le boitier... et on peut pour cela éventuellement utiliser la partie avant une lampe de poche : http://s.dealextreme.com/search/cree%20xm-l%203.html?page=2
Autre strobe à led pour 60€
Bonjour à tous
Pour ma part j'ai monté un boiter de crazedpilot à la place de la boite DynAéro. Pour 26$ plus le port pas la peine d'en fabriquer un.
Et j'ai trouvé des Leds COB de 7W et 12V. Elles sont raccordées avec un régulateur de tension ajustable qui sert à limiter le courant à 550mA, la boite susmentionnée n'offrant pas de régulation, juste les impulsions.
On a fabriqué des supports en alu sur lequels les Leds sont collées pour dissiper la chaleur. Les Leds des ailes sont montées à 30° de l'axe de vol pour assurer la meilleure couverture dans le secteur avant.
" />

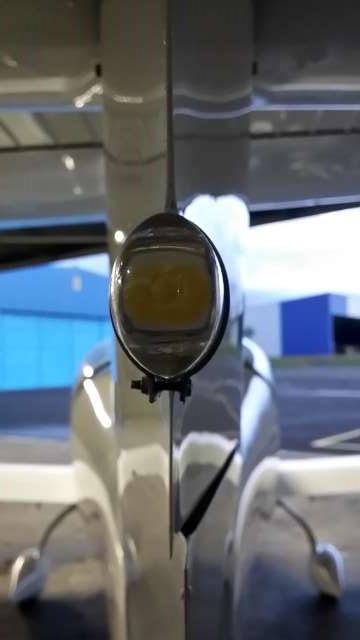

Pour le strobe de queue le support et le verre d'origine ont été recyclés... C'est la partie la plus lourde de l'installation.
" />
Le câblage d'origine a été conservé, histoire de ne pas avoir à refaire les connecteurs au niveau des ailes... On pourrait encore gagner quelques grammes... Le fil inutile et le blindage ont été mis à la masse.
Au sol, moteur à l'arrêt, le système fonctionne à puissance et à consommation réduite, vu qu'on perd un peu de tension avec le boitier et le régulateur de courant. Par contre à partir de 13.5V, moteur en route on est à pleine puissance avec un minimum de pertes.
Aux dires des pilotes qui ont vu la chose en plein soleil, ça se voit comme sur les autres avions... Et l'alternance gauche-droite est un plus vu de face et de près.
Pour ma part j'ai monté un boiter de crazedpilot à la place de la boite DynAéro. Pour 26$ plus le port pas la peine d'en fabriquer un.
Et j'ai trouvé des Leds COB de 7W et 12V. Elles sont raccordées avec un régulateur de tension ajustable qui sert à limiter le courant à 550mA, la boite susmentionnée n'offrant pas de régulation, juste les impulsions.
On a fabriqué des supports en alu sur lequels les Leds sont collées pour dissiper la chaleur. Les Leds des ailes sont montées à 30° de l'axe de vol pour assurer la meilleure couverture dans le secteur avant.
" />
Pour le strobe de queue le support et le verre d'origine ont été recyclés... C'est la partie la plus lourde de l'installation.
" />
Le câblage d'origine a été conservé, histoire de ne pas avoir à refaire les connecteurs au niveau des ailes... On pourrait encore gagner quelques grammes... Le fil inutile et le blindage ont été mis à la masse.
Au sol, moteur à l'arrêt, le système fonctionne à puissance et à consommation réduite, vu qu'on perd un peu de tension avec le boitier et le régulateur de courant. Par contre à partir de 13.5V, moteur en route on est à pleine puissance avec un minimum de pertes.
Aux dires des pilotes qui ont vu la chose en plein soleil, ça se voit comme sur les autres avions... Et l'alternance gauche-droite est un plus vu de face et de près.
sunbow- Nombre de messages : 28
Localisation : Genève
Constr./proprio. : utilisateur
Date d'inscription : 10/09/2014
Re: Strobes à LED
sunbow a écrit: ça se voit comme sur les autres avions...
C'est à dire une fois qu'on a déjà vu l'avion ...
Michel
RIAZUELO- Nombre de messages : 1314
Localisation : CHOLET LFOU
Constr./proprio. : Constructeur VLA F-PMTR
Date d'inscription : 23/07/2009
Re: Strobes à LED
j'ai aussi mis des strobes "crazedpilot" dans les saumons du MCR UL (faut meuler un peu les feux pour que ça rentre) strobe-light-led-landing-lights-wig-wag et une grosse diode dans la dérive: bullet-led-tiny-high-output-landing-strobe-light
Malheureusement, c'est maintenant le strobe à décharge du 4S qui ne marche plus, ni à gauche ni à droite, alors que chaque feu à son propre boitier, semble-t-il...et comme ce sont des feux profilés extérieurs aux saumons et pas de vérine, je ne peux pas mettre des blocs à diode Crazedpilot. Je mettrais bien des feux à diode carenés comme ceux d'admin, mais maintenant, c'est 600 euros quand-même...
Comment tester les boitiers et les feux? il y a -t-il une méthode avec un multimetre, mais je crois que la tension est très élevée en sortie? il y a bien une tension de 12v en entrée, mais aucun bruit quand c'est sous tension...
Malheureusement, c'est maintenant le strobe à décharge du 4S qui ne marche plus, ni à gauche ni à droite, alors que chaque feu à son propre boitier, semble-t-il...et comme ce sont des feux profilés extérieurs aux saumons et pas de vérine, je ne peux pas mettre des blocs à diode Crazedpilot. Je mettrais bien des feux à diode carenés comme ceux d'admin, mais maintenant, c'est 600 euros quand-même...
Comment tester les boitiers et les feux? il y a -t-il une méthode avec un multimetre, mais je crois que la tension est très élevée en sortie? il y a bien une tension de 12v en entrée, mais aucun bruit quand c'est sous tension...
Dernière édition par Admin le Ven 20 Oct 2017, 06:55, édité 3 fois (Raison : Création lien)
alainrac69- Nombre de messages : 378
Age : 73
Localisation : Vannes
Constr./proprio. : UL N°165 F-JJWH
Date d'inscription : 12/11/2012
POWERBURST ou RAYLIGHT HERMES
Salut à tous,
Pour moi aussi les leds JPC se sont éteintes ...
Du coup ... un tour sur le forum ...
Jean-Christophe as-tu les caractéristiques W/Lumens/Candelas de tes Powerburst ? car du coup j'hésite avec les Hermes https://www.raylight-aircraft.com/feux-navigation-strobes-led-hermes ?
Vos avis sur d'autres solutions mais pas trop le temps de faire des circuits imprimés donc je cherche plutôt du plug & play !!!
@+
JB
Pour moi aussi les leds JPC se sont éteintes ...
Du coup ... un tour sur le forum ...
Jean-Christophe as-tu les caractéristiques W/Lumens/Candelas de tes Powerburst ? car du coup j'hésite avec les Hermes https://www.raylight-aircraft.com/feux-navigation-strobes-led-hermes ?
Vos avis sur d'autres solutions mais pas trop le temps de faire des circuits imprimés donc je cherche plutôt du plug & play !!!
@+
JB
jbduche- Nombre de messages : 55
Age : 60
Localisation : GAP
Constr./proprio. : Propriétaire ULC N°348
Date d'inscription : 17/10/2010
Re: Strobes à LED
j'ai monté des Wheelen Microbust sur mes deux MCR, mais j'avais pas payé ce prix là, plutot dans les 320 euros de mémoire...super matos, et ça crache!
feux et strobes ULM Technologie
feux et strobes ULM Technologie
Dernière édition par Admin le Ven 20 Oct 2017, 06:46, édité 2 fois (Raison : Création lien)
alainrac69- Nombre de messages : 378
Age : 73
Localisation : Vannes
Constr./proprio. : UL N°165 F-JJWH
Date d'inscription : 12/11/2012
Re: Strobes à LED
Bonne info ... Merci Alain ...
Peux-tu trouver dans tes archives si ce sont des WHELEN MICROBURST I II ou III whelen_exteriorlighting car effectivement le prix varie en fonction de I II ou III ?
Merci
@+
JB
Peux-tu trouver dans tes archives si ce sont des WHELEN MICROBURST I II ou III whelen_exteriorlighting car effectivement le prix varie en fonction de I II ou III ?
Merci
@+
JB
Dernière édition par Admin le Ven 20 Oct 2017, 06:42, édité 1 fois (Raison : Création lien)
jbduche- Nombre de messages : 55
Age : 60
Localisation : GAP
Constr./proprio. : Propriétaire ULC N°348
Date d'inscription : 17/10/2010
Re: Strobes à LED
Oups, autre question : ils se montent sous le plexi d'origine Dyn'Aéro ?
jbduche- Nombre de messages : 55
Age : 60
Localisation : GAP
Constr./proprio. : Propriétaire ULC N°348
Date d'inscription : 17/10/2010
Re: Strobes à LED
Après étude approfondie le MICRO BURST KIT I c'est le feux de position de dérive blanc, le MICRO BURST KIT II c'est pour les ailes : strobe + rouge/vert de position et le MICRO BURST KIT III c'est aussi pour les ailes avec en plus sur la partie arrière des leds de position blanches
jbduche- Nombre de messages : 55
Age : 60
Localisation : GAP
Constr./proprio. : Propriétaire ULC N°348
Date d'inscription : 17/10/2010
Strobes à LED

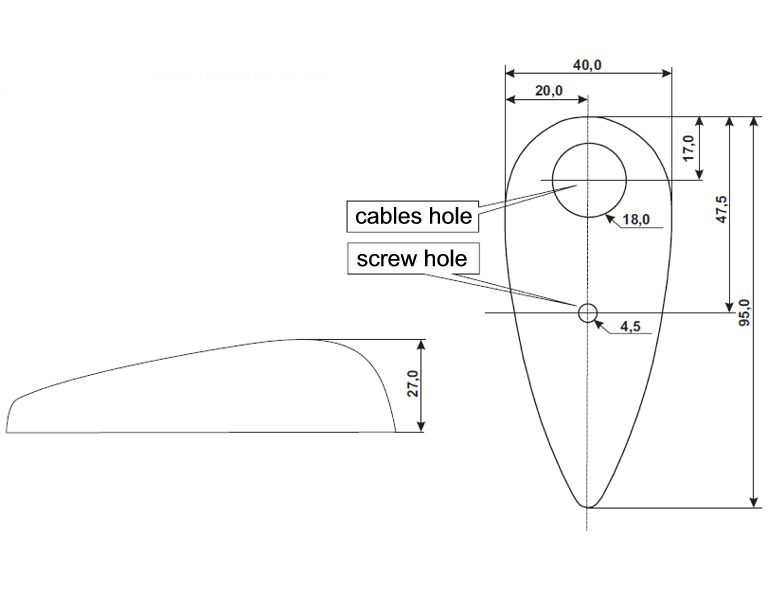

Je vous signale aussi la marque Polonaise Aviolights dont le modèle "Navigator ultra" fait feux de nav et strobes uniquement (pas de feu arrière inutile dans l'emplacement saumon MCR).280€
aviolights.com
Navigator Ultra
Presto
aviolights.com
Navigator Ultra
Presto
Dernière édition par Admin le Ven 20 Oct 2017, 06:46, édité 4 fois (Raison : Lien et photos insérés)
presto- Nombre de messages : 189
Localisation : LFED Bretagne
Constr./proprio. : ex proprio ULC
Date d'inscription : 20/12/2013
Re: Strobes à LED
Merci Presto
As-tu installé ces strobes dans ton ex MCR ?
Ça flashait autant que des lampes à eclats ?
@+
JB
As-tu installé ces strobes dans ton ex MCR ?
Ça flashait autant que des lampes à eclats ?
@+
JB
jbduche- Nombre de messages : 55
Age : 60
Localisation : GAP
Constr./proprio. : Propriétaire ULC N°348
Date d'inscription : 17/10/2010
Re: Strobes à LED
...c'est ce modèle, acheté chez Spruce USA...c'est déjà plus le même prix!
http://www.aircraftspruce.com/catalog/elpages/microburstIIIwhelen.php?clickkey=4342385
http://www.aircraftspruce.com/catalog/elpages/microburstIIIwhelen.php?clickkey=4342385
jbduche a écrit:Bonne info ... Merci Alain ...
Peux-tu trouver dans tes archives si ce sont des WHELEN MICROBURST I II ou III whelen_exteriorlighting car effectivement le prix varie en fonction de I II ou III ?
Merci
@+
JB
alainrac69- Nombre de messages : 378
Age : 73
Localisation : Vannes
Constr./proprio. : UL N°165 F-JJWH
Date d'inscription : 12/11/2012
Re: Strobes à LED
Merci Alain
Je pense que je vais prendre ce modèle ...
J'hésite avec celui-là : http://raylight-aircraft.com/wp-content/uploads/2017/07/STROBES-RAYLIGHT.pdf
@+
JB
Je pense que je vais prendre ce modèle ...
J'hésite avec celui-là : http://raylight-aircraft.com/wp-content/uploads/2017/07/STROBES-RAYLIGHT.pdf
@+
JB
jbduche- Nombre de messages : 55
Age : 60
Localisation : GAP
Constr./proprio. : Propriétaire ULC N°348
Date d'inscription : 17/10/2010
Re: Strobes à LED
C'est fabriqué pas loin de chez toi, en plus?
quote="jbduche"]Merci Alain
Je pense que je vais prendre ce modèle ...
J'hésite avec celui-là : http://raylight-aircraft.com/wp-content/uploads/2017/07/STROBES-RAYLIGHT.pdf
@+
JB[/quote]
quote="jbduche"]Merci Alain
Je pense que je vais prendre ce modèle ...
J'hésite avec celui-là : http://raylight-aircraft.com/wp-content/uploads/2017/07/STROBES-RAYLIGHT.pdf
@+
JB[/quote]
alainrac69- Nombre de messages : 378
Age : 73
Localisation : Vannes
Constr./proprio. : UL N°165 F-JJWH
Date d'inscription : 12/11/2012
Strobes à LED
A jbduche : non je ne les avais pas acheté ni installé.J'avais fait cette recherche dans le but de moins tirer d'ampère lors du fonctionnement du strobes d'origine,qui fonctionnait toujours bien.En effet le fort ampérage de ces strobes,comme celui de la commande des volets agissaient sur les températures moteur affichées sur l'EMS Dynon 180.Mais j'ai résolu autrement ce problème.
Presto
Presto
presto- Nombre de messages : 189
Localisation : LFED Bretagne
Constr./proprio. : ex proprio ULC
Date d'inscription : 20/12/2013
Strobes à LEDs
bonjour,
J'ai installé les AeroLeds http://aeroleds.com/shop/pulsar-nsp-pair-of-units-copy/?val=aeroleds, mais comme mon avion ne vole pas encore, je ne peux pas dire s'ils se voient mieux que les anciens ou pas!
On les trouve aussi sur Aircraft Spruce, mais c'est cher. Je les ai rapportés d'Oshkosh.
Mous'n'Robin
J'ai installé les AeroLeds http://aeroleds.com/shop/pulsar-nsp-pair-of-units-copy/?val=aeroleds, mais comme mon avion ne vole pas encore, je ne peux pas dire s'ils se voient mieux que les anciens ou pas!
On les trouve aussi sur Aircraft Spruce, mais c'est cher. Je les ai rapportés d'Oshkosh.
Mous'n'Robin
Mous'n'Robin- Nombre de messages : 49
Localisation : Belgique - Province de Liège
Constr./proprio. : construction en cours (4S-Rotax 915iS)
Date d'inscription : 13/08/2012
Page 1 sur 4 • 1, 2, 3, 4
Le MCR 01: notre passion partagée :: Construction :: Pendant la construction et l'évolution de votre MCR :: Instrumentation et avionique :: Système anticollision
Page 1 sur 4
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
|
|
