Message  navion78 le Mar 28 Avr 2009, 08:53

Coucou cher administrateur,

donc suite à nos divers discutions de ce weekend après le convoyage de mon tagazou,
Ci joint les liens pour télécharger le manuel de Michel C. sur les techniques de construction de ses appareils.
Tu pourras y trouver une méthode pour installer & enlever les fameuses rotules.
Peux être une idée à développer pour celle de la profondeur.


http://www.foxpapa.com/spip.php?article749

Sylvain
navion78
navion78

Nombre de messages : 365
Localisation : LFPX, LFBX
Constr./proprio. : PROPRIO MCR n°17
Date d'inscription : 19/03/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Manuel construction MC 100 + Extraction des rotules Empty Re: Manuel construction MC 100 + Extraction des rotules

Message  navion78 le Mar 28 Avr 2009, 22:00

donc ci joint photos de la procédure et de l'outillage extrait du manuel mentionné précédemment

Manuel construction MC 100 + Extraction des rotules Bricol11

Manuel construction MC 100 + Extraction des rotules Extrac10
navion78
navion78

Nombre de messages : 365
Localisation : LFPX, LFBX
Constr./proprio. : PROPRIO MCR n°17
Date d'inscription : 19/03/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Manuel construction MC 100 + Extraction des rotules Empty Re: Manuel construction MC 100 + Extraction des rotules

Message  Admin le Mar 28 Avr 2009, 22:48

Pour le manuel, je vais le lire, c'est toujours très intéressant...
Quant à l'outil d'extraction des rotules, je vais voir si c'est compatible, et surtout comment en faire un.
Admin
Admin
Admin

Nombre de messages : 1513
Localisation : Chavenay (LFPX)
Constr./proprio. : Co-proprio MCR4S. Ex-proprio d'un VLA et d'un ULC remorqueur planeur
Date d'inscription : 09/03/2008

Voir le profil de l'utilisateur http://mcr01passion.forumperso.com

Revenir en haut Aller en bas

Manuel construction MC 100 + Extraction des rotules Empty Re: Manuel construction MC 100 + Extraction des rotules

Message  navion78 le Mer 29 Avr 2009, 08:20

pour usiner les pieces, c'est pas un probléme,
un de mais voisin et tourneur...
navion78
navion78

Nombre de messages : 365
Localisation : LFPX, LFBX
Constr./proprio. : PROPRIO MCR n°17
Date d'inscription : 19/03/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Manuel construction MC 100 + Extraction des rotules Empty Re: Manuel construction MC 100 + Extraction des rotules

Message  Admin le Jeu 30 Avr 2009, 20:11

Dominique m'a envoyé ces planches pour expliquer comment constituer l'outil pour le changement des rotules de l'empennage horizontal sans se ruiner...

Manuel construction MC 100 + Extraction des rotules Rotule10

Manuel construction MC 100 + Extraction des rotules Rotule12
Admin
Admin
Admin

Nombre de messages : 1513
Localisation : Chavenay (LFPX)
Constr./proprio. : Co-proprio MCR4S. Ex-proprio d'un VLA et d'un ULC remorqueur planeur
Date d'inscription : 09/03/2008

Voir le profil de l'utilisateur http://mcr01passion.forumperso.com

Revenir en haut Aller en bas

Manuel construction MC 100 + Extraction des rotules Empty Re: Manuel construction MC 100 + Extraction des rotules

Message  navion78 le Mer 26 Jan 2011, 12:35

le tout en photos...

Dépose

Manuel construction MC 100 + Extraction des rotules Photos12

Manuel construction MC 100 + Extraction des rotules Photos13

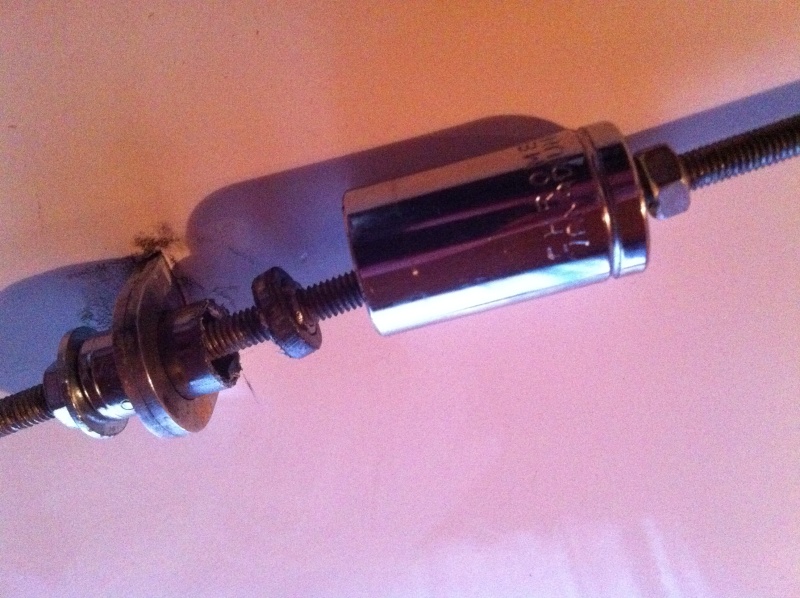

Manuel construction MC 100 + Extraction des rotules Photos14

Repose

Manuel construction MC 100 + Extraction des rotules Photos15

Manuel construction MC 100 + Extraction des rotules Photos16

le tout en moins de 5 min...

navion78
navion78

Nombre de messages : 365
Localisation : LFPX, LFBX
Constr./proprio. : PROPRIO MCR n°17
Date d'inscription : 19/03/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Manuel construction MC 100 + Extraction des rotules Empty Re: Manuel construction MC 100 + Extraction des rotules

Message  Dominique le Mer 26 Jan 2011, 13:20

Bonjour à tous,
Sortir et entrer de nouvelles rotules, cela devient de la routine; ce que j'aimerais bien c'est que les rotules installées tiennent plus que 100 ou 150 heures.
J'ai essayé beaucoup de choses : les rotules dynaero, les rotules du fournisseur industriel du coin, etc etc. A la fin : même résultat les rotules prennent du jeu.
Lors de notre AG du CRASY (construction et rénovation d'avion de sport yonnais), joyeux groupe de constructeur amateur, l'un des membres (constructeur de MCR) me dit que les rotules doivent être de qualité aéronautique.
Je vous passe les différentes discussions, mais je me suis procuré auprès de TROYES AVIATION au prix de 115 euros (oups!!!) les 2 rotules.
Je vais les installer avec la loctite 648 et j'espère qu'elles ne bougeront pas.
Je vous tiens au courant.
Dominique



Dominique
Dominique

Nombre de messages : 294
Age : 69
Localisation : Cholet
Constr./proprio. : constructeur mcr01vla 14 co-constructeur mcr01UL 5 proprio MCR4S 87
Date d'inscription : 01/12/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Manuel construction MC 100 + Extraction des rotules Empty Re: Manuel construction MC 100 + Extraction des rotules

Message  FJ le Dim 25 Sep 2011, 22:07

Bonjour

à l'occasion de tes essais de rotules as tu noté les références des différents modèles que tu as testé ?
FJ
FJ

Nombre de messages : 132
Localisation : Beaune
Constr./proprio. : MCR VLA n°26
Date d'inscription : 20/01/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Manuel construction MC 100 + Extraction des rotules Empty Re: Manuel construction MC 100 + Extraction des rotules

Message  Dominique le Lun 26 Sep 2011, 05:36

Oui, cela n'a pas bougé et semble de bien meilleure qualité que tout ce que j'ai monté jusqu'ici. Pour l'instant je ne regrette pas d'avoir cassé ma tirelire pour ces rotules.
Dominique
Dominique
Dominique

Nombre de messages : 294
Age : 69
Localisation : Cholet
Constr./proprio. : constructeur mcr01vla 14 co-constructeur mcr01UL 5 proprio MCR4S 87
Date d'inscription : 01/12/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Manuel construction MC 100 + Extraction des rotules Empty Re: Manuel construction MC 100 + Extraction des rotules

Message  Dominique le Lun 26 Sep 2011, 05:41

Je me rends compte que je n'ai pas répondu à la question posée sur les références. Je regarde et donnerai la réponse demain.
Dominique
Dominique
Dominique

Nombre de messages : 294
Age : 69
Localisation : Cholet
Constr./proprio. : constructeur mcr01vla 14 co-constructeur mcr01UL 5 proprio MCR4S 87
Date d'inscription : 01/12/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Manuel construction MC 100 + Extraction des rotules Empty Re: Manuel construction MC 100 + Extraction des rotules

Message  Dominique le Mar 27 Sep 2011, 05:20

Bonjour,
Les dernières rotules qui me donnent pour l'instant satisfaction ont la référence SARMA GLD6 que j'ai trouvé chez Troyes Aviation 03 25 74 60 14
Elles sont différentes de celles de Dyn. la partie centrale pivote et peut être extraite. Selon les "spécialistes", la partie extérieure est usinée et non pas matricée.
Dominique
Dominique
Dominique

Nombre de messages : 294
Age : 69
Localisation : Cholet
Constr./proprio. : constructeur mcr01vla 14 co-constructeur mcr01UL 5 proprio MCR4S 87
Date d'inscription : 01/12/2008

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Manuel construction MC 100 + Extraction des rotules Empty Re: Manuel construction MC 100 + Extraction des rotules

Message  FJ le Mar 27 Sep 2011, 07:09

Bonjour Dominique

je te remercie pour la précision et la rapidité de ta réponse.

François
